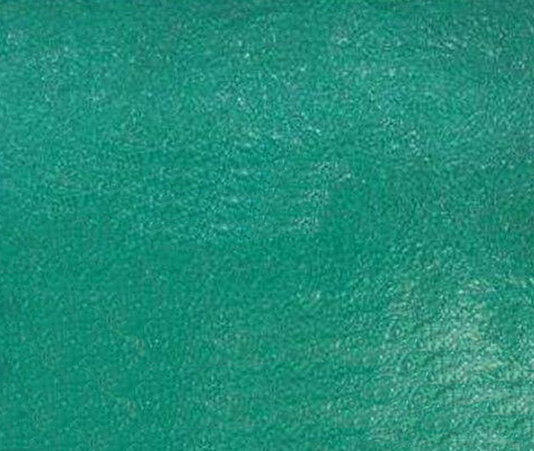

環(huán)氧玻璃鱗片膠泥

　　主要組成：該產品是以特種環(huán)氧樹脂、玻璃鱗片、顏料、助劑和溶劑組成的漆料為二組份；另一組份為特種環(huán)氧固化劑的雙組份自干涂料。
　　主要特征：漆膜硬度高；
　　耐酸，耐堿，耐水性能優(yōu)異；
　　干燥性能超群；
　　高附著力，良好的機械性能。

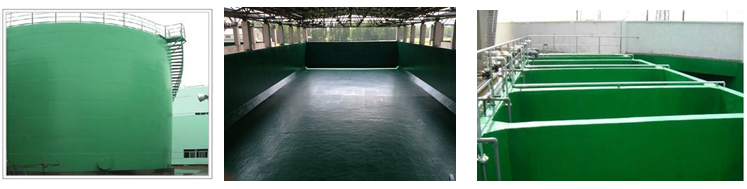

　　主要用途：廣泛用于冶金、集裝箱、各類交通車輛、污水池、混泥土基礎面、罐體鋼板的防腐。

　　技術指標：

      固體含量，%≥92

　　干燥時間：表干≤8h，實干≤24h
　　拉伸強度Mpa   Ⅰ型≥3.5  Ⅱ型≥6
　　斷裂延伸率%   Ⅰ型≥550  Ⅱ型≥450
　　不透水性0.3Mpa，30min,不透水
　　低溫彎折性℃≤-3.5
　　潮濕基面粘結強度Mpa ≥0.5
　　耐酸性（10%硫酸液，10天）：不起皺，不起泡，不脫落
　　耐堿性（10%氫氧化鈉液，10天）：不起皺，不起泡，不脫落

　　施工工藝：
　　1.基層處理：基層牢固，結實，平整，無尖銳角。
　　2.配料：根據施工用量，將A、B組份混合，攪拌器必須干燥，清潔。
　　3.涂抹：將混合料用橡膠或塑料板均勻涂刮，要求厚度一致。厚度一般為1.5-2.5mm，分3-4次涂刷，后次涂刷應在前次涂刷固化成膜后進行。
　　4.參考用量：每毫米厚的涂膜，涂料使用量約1.3~1.5kg/㎡.
　　5.施工注意事項
　　○1、混凝土必須達到養(yǎng)護期，施工溫度宜在5~35℃；
　　○2、A、B組份混合后，應盡快使用完，時間不宜超過20分鐘；
　　○3、涂膜末實干前，嚴禁在防水層行走，并注意保護不被損傷；
　　○4、開桶后末用完的A、B料組份應立即將蓋子蓋嚴，否則較長時間直接接觸空氣容易發(fā)生自聚。

　　聲明：以上本產品的資料及數據是根據我們的試驗和實際使用中經驗而積累的，可作為施工參考。對于在我們不了解的情況下進行的施工，我公司只保證油漆本身的質量，其它方面的問題恕不負責，對本說明書，我們將根據產品的不斷改進，有權進行修改。產品技術指標以本公司正式成品檢驗技術標準為準。
